Diagrama a Bloques de Un Televisor A Color (LG CP-20K60)


Todo Comienza con la Antena, que recibe la señal, y rapido pasa al "Tuner" (Sintonizador) que trabaja con unos voltages de sintonia de 30v y 5v y posee 2 blus de datos que vienen del "Syscon", pasamos de alli a un filtro que luego pasa a la Jungla, la Jungla es la encargada de la Sincronizacion de los barridos horizontales y verticales, Luminancia y crominancia, y separa el audio del video (ademas de poseer esas entradas).
Al salir por la salida de audio, te encuentras con las opciones del sonido Monoaural y Stereofonico; el cual tambien poseen 2 bus de datos provenientes del "Syscon", Este parte del diagrama no trabaja si no es con 9v. El sonido se va por otras 2 salidas, de las bocinas de derecha a izquierda, ya sea que opcion esjas:
Monoaural manda la misma señal por ambas bocinas y Stereofonico separa la señal y ambas bocinas transmiten diferentes interpretaciones de sonidos.
La jungla tambien va hacia el microcontrolador o "Syscon" que junto a ella siempre hay una memoria, para que cuando se marquen datos en el "Syscon" esta memorio los pueda guardar, por ejemplo esta la sincronia Horizontal y Vertical que al programarle la resolucion que tu quieres de la pantalla, la memoria se encarga de que este dato quede grabado hasta que el usuario cambie de opinion o la corriente sea interrumpida. Posee una salida de sincronia que es la conectada a la Jungla, una entrada de poder donde se le suministran los 5v con los que trabaja.
La jungla tiene una salida de 3 colores de crominancia que van hacia el cinescopio. La jungla tambien tiene las salidas de los barridos que van a un aplificador que trabaja de 24v y va hacia el cinescopio; Y por ultimo tiene una salida hacia el Fly-back, que podemos decir que es para tareas secundarias y que trabaja con el voltage suministrado de la fuente de poder.
El Fly-back tiene varias tareas como el "Heater" que es un calentador encargado de calentar (Daah XP) los catodos (son 3), posee unos voltages secundarios con los que trabaja la sincronia vertical y el tablero, y por ultimo posee un circuito automatico de frecuencia y otro de brillo.
El Fly-back posse una entrada que viene de la fuente de poder donde la energia pasa por una bobina desmagnetizadora, una fuente de diodos, un termistor variable que funciona con el calentamiento del mismo y asi varia su valor, un transformador y al final esto va conectado al Fly-back.

Esto fue mi explicacion del diagrama a bloques de LG.

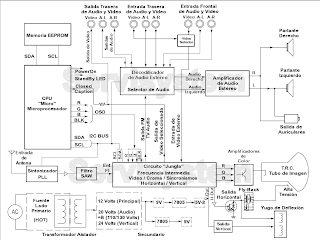

*Nota La Imagen No es El Diagrama a Bloques De LG, pero es para basarse en ella misma.
